アルゴリズム
出典
1:
安喰恒輔先生ご提供

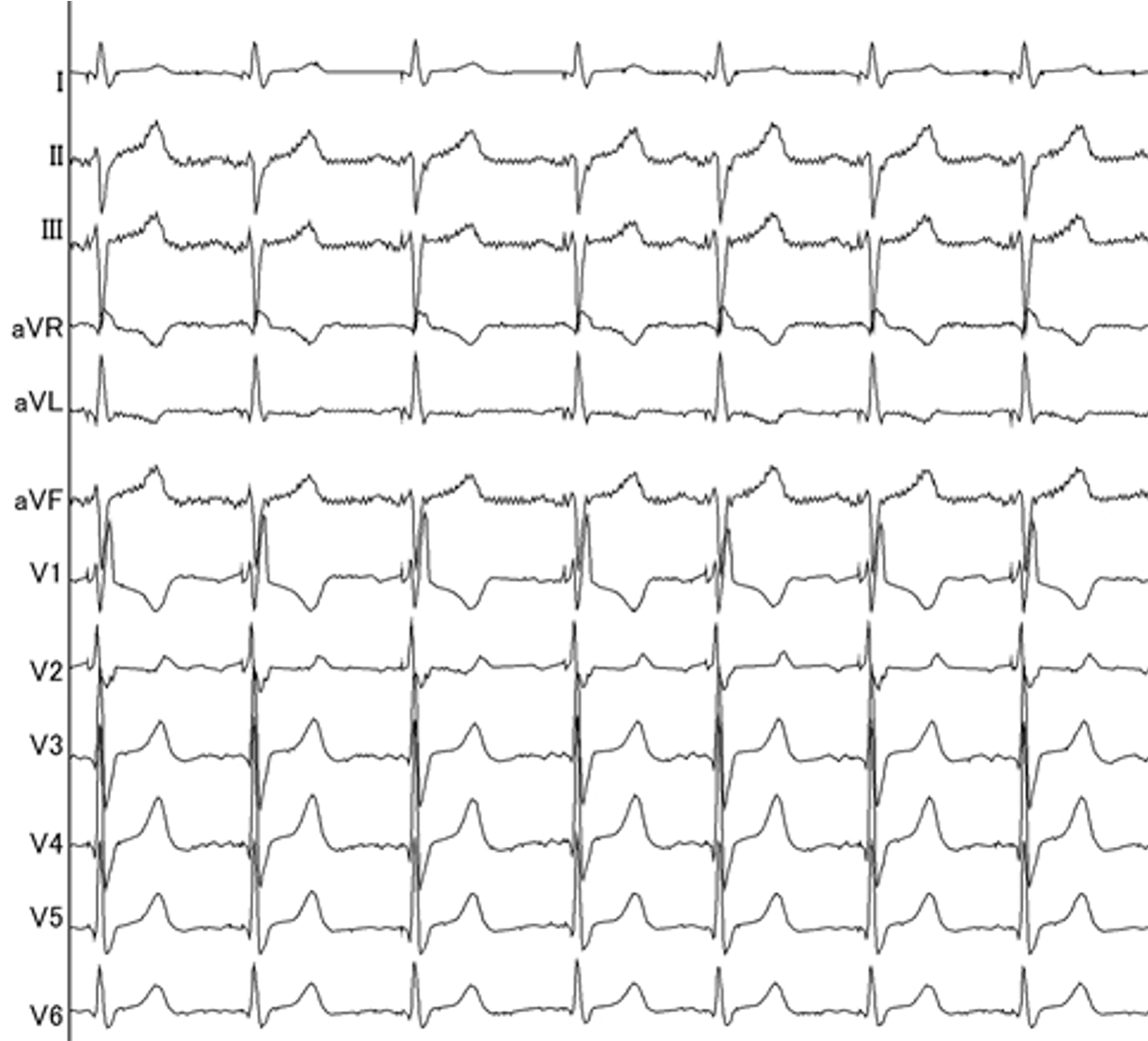

房室ブロックと誤診しやすい不整脈（1）
洞徐脈のため接合部性補充調律となり、房室解離を生じている。房室解離＝房室ブロックと思い込んでいると房室ブロックと誤診しかねない。
心房レート＜心室レートであることから、房室ブロックではないことがわかる。
出典
1:
安喰恒輔先生ご提供
房室ブロックと誤診しやすい不整脈（2）
促進型心室固有調律に伴う房室解離。前図と同様、房室解離＝房室ブロックと思い込んでいると房室ブロックと誤診しかねない。
心房レート＜心室レートであることから、房室ブロックではないことがわかる。
出典
1:
安喰恒輔先生ご提供
第1度房室ブロック
出典
1:
著者提供
ウェンケバッハ型第2度房室ブロック
出典
1:
著者提供
モービッツII型第2度房室ブロック
出典
1:
著者提供
高度房室ブロック
出典
1:
著者提供
第3度房室ブロック
出典
1:
著者提供
出典
1:
著者提供
心臓内のリードレスペースメーカ植込み模式図
出典
1:
日本循環器学会/日本不整脈心電学会．2024年JCS/JHRSガイドラインフォーカスアップデート版不整脈治療．https://www.j-circ.or.jp/cms/wp-content/uploads/2024/03/JCS2024_Iwasaki.pdf．2024年12月閲覧
右脚ブロック＋左軸変異＋1度房室ブロック
出典
1:
著者提供
刺激伝導系ペーシング（CSP）時の心電図1
出典
1:
著者提供
刺激伝導系ペーシング（CSP）時の心電図2
出典
1:
著者提供
刺激伝導系ペーシング（CSP）
出典
1:
著者提供
アルゴリズム
出典
1:
安喰恒輔先生ご提供
房室ブロックと誤診しやすい不整脈（1）
洞徐脈のため接合部性補充調律となり、房室解離を生じている。房室解離＝房室ブロックと思い込んでいると房室ブロックと誤診しかねない。
心房レート＜心室レートであることから、房室ブロックではないことがわかる。
出典
1:
安喰恒輔先生ご提供
